Щеточные диски беспроставочные и Щеточные диски «Би-Лайн» по образующей поверхности имеют зигзагообразную форму. При наборе таких дисков на вал, поверхность щетки образует сотовую конструкцию ромбовидной или прямоугольной формы, и по внешнему виду напоминает пчелиные соты. Данные типы дисков собираются без применения “проставок”!
Инструкция по сборке щетки коммунальной для уборочной техники из дисков щеточных беспроставочных или дисков щеточных Билайн (беспроставочных) на примере вала для МТЗ 82.
Для сборки наборной щетки понадобится:
- Комплект* дисков щеточных беспроставочных (на МТЗ 82 это 45 шт.)
ИЛИ
- Комплект* дисков щеточных Билайн (беспроставочных) (на МТЗ 82 это 45 шт.)
- И вал наборной щетки вашего щеточного оборудования.
*количество необходимое вам лучше уточнить в тех. документации.
Щеточные диски беспроставочные и Щеточные диски «Би-Лайн» по образующей поверхности имеют зигзагообразную форму. При наборе таких дисков на вал, поверхность щетки образует сотовую конструкцию ромбовидной или прямоугольной формы, и по внешнему виду напоминает пчелиные соты. Данные типы дисков собираются без применения “проставок”!
|
1). Сперва следует установить вал щеточного оборудования вертикально на прочном основании, так будет проще одевать диски. |
2). Далее одеваем диски щеточные билайн или беспроставочные друг за другом СТРОГО соблюдая очередность и контролируя правильность их установки изображённую на следующий фотографиях. |
 |
3). Следите за тем что бы беспроставочные диски и диски Билайн укладывались парами на вал щетки как изображено на рисунке, тем самым достигается сотовость конструкции которая в свою очередь повышает площадь и качество уборки, не оставляет пропусков при подметании! При использовании данного вида щеточных дисков эффективность подметания увеличивается в 1,5 – 1,7 раза по сравнению с традиционными классическими дисками на металлическом кольце. |
 |
|

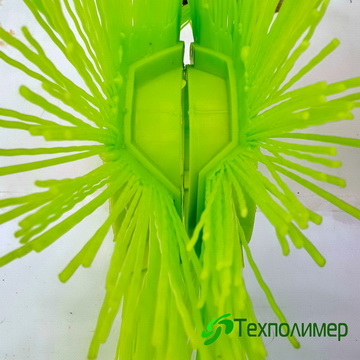

4). Для позиционирования дисков щеточных типа Билайн используется два шипа между которыми нужно пропускать упорный выступ вала щеточного. Данный упор служит для предотвращения проворачивание дисков во время работы, и облегчения сборки дисковой щетки. |
5). Диски щеточные одеваем до тех пор пока они не будут на 2-3 см выше щеточного вала и закручиваем фланец. Так же последним может идти классический щеточный диск, делается это для того, что бы платно сжать все беспроставочные диски и тем самым добившись большей жесткости конструкции, что в свою очередь приведет к защите от проворачивания дисков во время тяжелый работ. |
|

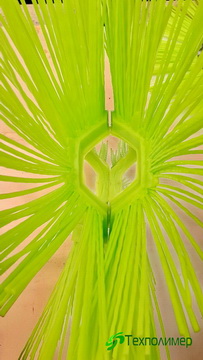

Правильно собранная коммунальная щетка из дисков щеточных беспроставочных с усиленной ступице имеет сотовую конструкцию как изображено на рисунке. |
Коммунальная щетка укомплектованная дисками щеточными Билайн имеет такую же сотовую конструкцию, но отличается пустыми блоками сот, что снижает ее прочностные характеристики. |
|

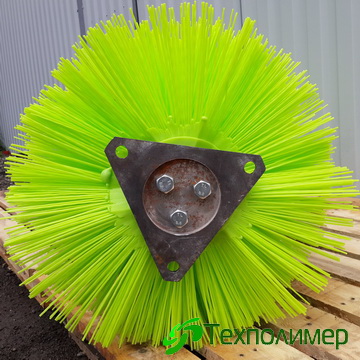

Полностью собранный вал коммунальной щетки укомплектованный щеточными дисками беспроставочными с усиленной ступице! Имеет ряд преимуществ:
|
Полностью собранный вал коммунальной щетки укомплектованный щеточными дисками типа Билайн отличается от щетки с усиленными дисками:
|
Большие детальные ФОТОГРАФИИ вы всегда можете посмотреть в нашей галерее!
